مخزن آب آتشنشانی ذخیرهٔ مطمئن آب برای اسپرینکلر، هیدرانت، Standpipe و فوم است؛ وقتی شبکهٔ شهری دبی و فشار کافی ندارد. طراحی آن تابع الزامات سختگیرانهٔ NFPA 22 است و با مخازن آب معمولی تفاوت اساسی دارد.
ساخت مخزن آب آتشنشانی
شرکت مهندسی بهینه آب · NFPA 22
مخزن آب آتشنشانی، قلب تپندهٔ هر سامانهٔ اطفاء حریق است. زمانی که شبکهٔ آب شهری قادر به تأمین دبی و فشار موردنیاز سیستم‌های خودکار اطفاء حریق نباشد، این مخزن است که ذخیرهٔ مطمئن، پایدار و آمادهٔ بهره‌برداری آب را در لحظهٔ بحران تضمین می‌کند.
بر خلاف مخازن آب معمولی، طراحی و ساخت مخزن آب آتشنشانی تابع الزامات سختگیرانه‌ای است که مهم‌ترین آن‌ها در استاندارد NFPA 22 تدوین شده است. در این مقاله، شرکت مهندسی بهینه آب بهصورت جامع به الزامات فنی، محاسبات حجم، مواد سازنده، اتصال به پمپ‌خانه، پوشش‌های ضدخوردگی و فرآیند بازرسی و تأییدیه می‌پردازد.
۱. مخزن آب آتشنشانی چیست؟
مخزنی اختصاصی برای ذخیرهٔ آب سیستم‌های اطفاء حریق: اسپرینکلر، هیدرانت، Standpipe و فوم. NFPA 22 برای مخازن روی‌زمینی، هوایی و مدفون در حفاظت خصوصی حریق کاربرد دارد و هدفش تضمین در دسترس بودن دائمی آب است.
طبق NFPA 22، حجم قابل استفاده (Net Usable Capacity) حجم آب میان لبهٔ سرریز و پایین صفحهٔ ضدگرداب (Vortex Plate) است. آبی که زیر صفحه می‌ماند «آب مرده» است و در محاسبات اطفاء نادیده گرفته میشود.
۲. الزامات استاندارد NFPA 22
NFPA 22 با عنوان «Standard for Water Tanks for Private Fire Protection» مرجع طراحی، ساخت، نصب و نگهداری است. نگهداری دوره‌ای نیز با NFPA 25 پوشش داده میشود.
نصب در محلی با کمترین مواجهه با تهدید حریق و رعایت فاصلهٔ ایمنی (Setback) از سازه‌های مجاور.
مقاومت در برابر باد، زلزله و برف. طبق IBC و ASCE 7، تأسیسات ذخیرهٔ آب اطفاء در رده خطر IV (هم‌رده بیمارستان و مراکز اضطراری) هستند و ضرایب اهمیت لرزه‌ای/بادی بالاتری دارند.
جوشکاری مطابق ASME Section IX، AWWA D100 و NFPA 241 برای حفظ یکپارچگی درزها تحت تنش‌های محیطی.
صفحهٔ ضدگرداب: قطر حداقل دو برابر لولهٔ خروجی و ارتفاع حداقل ۱۵ cm (۶ in) از کف. تهویه مناسب بالای خط پرشدگی با توری ضدخوردگی برای جلوگیری از خلأ و رمبش. گرمایش در مناطق سردسیر (میانگین زیر −۱۵ °C) برای نگهداشتن آب حداقل ۴٫۴ °C. نشانگر سطح، سرریز، دریچهٔ بازدید و اتصالات استاندارد.
بند ۱-۴ و ۱-۷ راه را برای محصولات و فناوری‌های جدید باز می‌گذارند؛ تأیید نهایی با AHJ است.
۳. محاسبهٔ حجم موردنیاز
حجم قابل استفاده = دبی × مدت زمان؛ سپس بافر و آب مردهٔ زیر صفحهٔ ضدگرداب افزوده میشود:
مقادیر جدول راهنما صرفاً اولیه هستند. محاسبات نهایی باید بر پایهٔ Hydraulic Calculations و تأیید مرجع صلاحیت‌دار (AHJ) انجام شود. حجم قابل استفاده میان لبهٔ سرریز و پایین صفحهٔ ضدگرداب است؛ آب زیر Vortex Plate «مرده» محسوب میشود.
۳. گام‌های محاسبه حجم
NFPA 22 اندازهٔ ثابت تجویز نمی‌کند؛ حجم و ارتفاع از دبی، فشار و مدت زمان سیستم اطفاء به‌دست می‌آید.
۱) رده خطر NFPA 13 (Light / Ordinary / Extra). ۲) دبی اسپرینکلر از Density/Area. ۳) افزودن Hose Stream (معمولاً حدود ۵۰۰ GPM برای کم/معمولی و تا ۱۰۰۰ برای خطر زیاد). ۴) مدت زمان ۳۰، ۶۰، ۹۰ یا ۱۲۰ دقیقه. ۵) افزودن آب مرده و بافر حدود ۱۰٪.
| رده خطر | نمونهٔ کاربری | دبی تقریبی (GPM) | مدت زمان (دقیقه) |
|---|---|---|---|
| خطر کم | اداری، مسکونی | ۱۵۰ تا ۲۵۰ | ۳۰ تا ۶۰ |
| خطر معمولی (گروه ۱ و ۲) | فروشگاه، تولیدی سبک | ۲۵۰ تا ۵۰۰ | ۶۰ تا ۹۰ |
| خطر زیاد / انباری | انبار، صنایع سنگین | ۵۰۰ تا ۱۰۰۰+ | ۹۰ تا ۱۲۰ |
اسپرینکلر تجاری معمولاً ۲۵۰–۵۰۰ GPM و پرخطر بیش از ۱۰۰۰. هیدرانت اغلب ۱۰۰۰–۲۰۰۰ GPM. در سیستم ترکیبی، بزرگ‌ترین دبی هم‌زمان یا مجموع تقاضا (بر اساس آیین‌نامه) مبناست؛ در بلندمرتبه غالباً Standpipe غالب است.
۴. مواد سازنده مخزن
فولادی جوشی (AWWA D100): ظرفیت صنعتی بالا. پیچ‌ومهره‌ای / گلاس‌فیوزد (AWWA D103): نصب سریع. استیل: ضدخوردگی بالا، هزینه بیشتر. بتنی (ACI 318): مدفون و ظرفیت خیلی بزرگ. FRP: سبک و ضدخوردگی برای ظرفیت کوچک تا متوسط.
| نوع مخزن | مزیت اصلی | محدودیت | استاندارد مرجع |
|---|---|---|---|
| فولادی جوشی | ظرفیت بالا، دوام | نیاز به پوشش داخلی و خارجی | AWWA D100 |
| فولادی پیچ‌ومهره‌ای | نصب سریع کارخانه‌ای | نیاز به پوشش/لاینر | AWWA D103 |
| استیل | ضدخوردگی طبیعی | هزینهٔ اولیهٔ بالا | — |
| بتنی | عمر بالا، مناسب مدفون | زمان اجرای طولانی‌تر | ACI 318 |
| FRP | سبک، ضدخوردگی | محدودیت ظرفیت | — |
۵. اتصال به پمپ‌خانه
عملکرد مخزن در گروِ اتصال صحیح به Fire Pump House طبق NFPA 20 است.
آرایش مکش باید NPSH کافی برای پمپ فراهم کند؛ ویرایش ۲۰۲۳ NFPA 22 (پیوست A.4.1.6) به تأمین NPSH مطابق NFPA 20 تصریح دارد.
مانع گرداب و ورود هوا (کاویتاسیون). زانویی شعاع بلند در خروجی، پرهیز از شعاع کوتاه، و امکان برداشت ۱۰۰٪ آب قابل استفاده تا پایین‌ترین سطح بدون شکست پمپ.
۶. پوشش‌های ضدخوردگی
AWWA D102 برای جوشی: آماده‌سازی SSPC-SP10 و رنگ‌آمیزی داخلی؛ حداقل فیلم خشک حدود ۲۵ mil. AWWA D103 برای بولتد؛ در موارد مجاز اسیدشویی SSPC-SP8. FM 4020 الزامات خاص پوشش و لاینر.
پوشش بدون سرب با سابقهٔ عملکرد حداقل ۱۸ ماه. پوشش داخلی مناسب سرویس غوطه‌ور و چرخهٔ تر/خشک. بازرسی پنل‌ها پیش و پس از نصب؛ تعویض پنل‌های آسیب‌دیدهٔ غیرقابل ترمیم.
جایگزین یا مکمل پوشش: AWWA D102 حداقل ۲۵ mil؛ FM 4020 بدون تقویت حداقل ۳۰ mil و با Scrim حداقل ۲۴ mil. پیش‌لاینر ژئوتکستایل برای جلوگیری از پارگی توصیه میشود.
۷. بازرسی، آزمون و تأییدیه
FM Approvals گواهی پیشگیری از خسارت اموال صادر می‌کند. FM 4020 ناظر بر مخازن فولادی اطفاء و مخازن مکش پمپ است با فلسفهٔ Zero-Failure. توجه: FM انتفاعی است؛ مخزن می‌تواند الزامات فنی را برآورده کند بدون آنکه رسماً FM Approved باشد.
محاسبات هیدرولیکی، مستندات مهندسی، مشخصات مواد و جزئیات تجهیزات جانبی برای تأیید مرجع صلاحیت‌دار.
بازرسی سالانه سطح آب، سازه و گرمایش. بازرسی داخلی هر ۵ سال برای خوردگی و رسوب. آزمون سالانهٔ پمپ در ۱۰۰٪ و ۱۵۰٪ دبی نامی. تأیید ظرفیت و تجهیزات جانبی.
۸. جمع‌بندی و خدمات بهینه آب
ساخت مخزن آب آتشنشانی یک سامانهٔ حیاتی ایمنی است؛ کوچک‌ترین خطا در طراحی یا اجرا می‌تواند در بحران به شکست کل سیستم اطفاء منجر شود. رعایت NFPA 22، محاسبهٔ حجم بر پایهٔ NFPA 13 و ۱۴، انتخاب ماده و پوشش، اتصال به پمپ‌خانه مطابق NFPA 20، و اخذ تأییدیه‌ها نیازمند تیم مهندسی متخصص است.
شرکت مهندسی بهینه آب خدمات زیر را ارائه می‌دهد: طراحی و محاسبات هیدرولیکی مطابق NFPA؛ ساخت فولادی، استیل، بتنی و FRP؛ پوشش و لاینر استاندارد؛ اتصال به پمپ‌خانه؛ مشاوره اخذ تأییدیه و بازرسی.
این مقاله جنبهٔ اطلاع‌رسانی دارد. طراحی نهایی هر پروژه باید بر پایهٔ محاسبات اختصاصی و تأیید AHJ انجام شود.
مشخصات فنی
چرا مخزن آتشنشانی باید جدا از مخزن مصرفی باشد؟
اگر آب آتشنشانی از همان مخزن مصرف روزمرهٔ ساختمان تأمین شود، در لحظهٔ بروز حریق ممکن است حجم کافی برای اطفاء وجود نداشته باشد. استانداردهایی مانند NFPA 22 برای همین منظور، ذخیرهٔ حداقلی مشخص و مستقل برای آب آتشنشانی را الزامی می‌دانند که تحت هیچ شرایطی نباید برای مصارف دیگر برداشت شود. استانداردهای بین‌المللی دیگری مانند AWWA D-103، FM 4020 و UNE 23.500 نیز بسته به کشور مقصد پروژه ممکن است مبنای طراحی قرار گیرند.
مخزن بلادر (Bladder) در برابر مخزن ماستیک
مخزن بلادر با یک لایهٔ داخلی PVC با چگالی بالا کار می‌کند که از نشت آب و رشد میکروبی جلوگیری می‌کند و برای ذخیرهٔ آب شرب هم مناسب است. مخزن ماستیک با پوشش پلی‌یورتان و درزگیرهای تخصصی آب‌بندی میشود. انتخاب بین این دو معمولاً به نیاز به تماس با آب شرب و بودجهٔ پروژه بستگی دارد.
محاسبهٔ حجم ذخیره بر اساس دبی و زمان پاسخ
حجم مخزن آتشنشانی از حاصل‌ضرب دبی مورد نیاز پمپ آتشنشانی (بر اساس نوع و مساحت ساختمان) در حداقل زمان عملکرد پیوستهٔ الزامی (معمولاً ۳۰ تا ۱۲۰ دقیقه بسته به کاربری) به دست می‌آید. این محاسبه باید پیش از تعیین ابعاد نهایی مخزن انجام شود، نه بر اساس فضای موجود در سایت.
اتصالات و تجهیزات ویژهٔ مخزن آتشنشانی
خروجی اختصاصی برای اتصال مستقیم به پمپ آتشنشانی، دریچهٔ بازدید برای اطمینان از سلامت داخلی مخزن، و در برخی پروژهها اتصال به سیستم فوم برای اطفاء حریق‌های خاص از تجهیزات ضروری این نوع مخزن هستند که باید از ابتدای طراحی در نظر گرفته شوند.
کاربردها و صنایع مصرف
گالری تصاویر

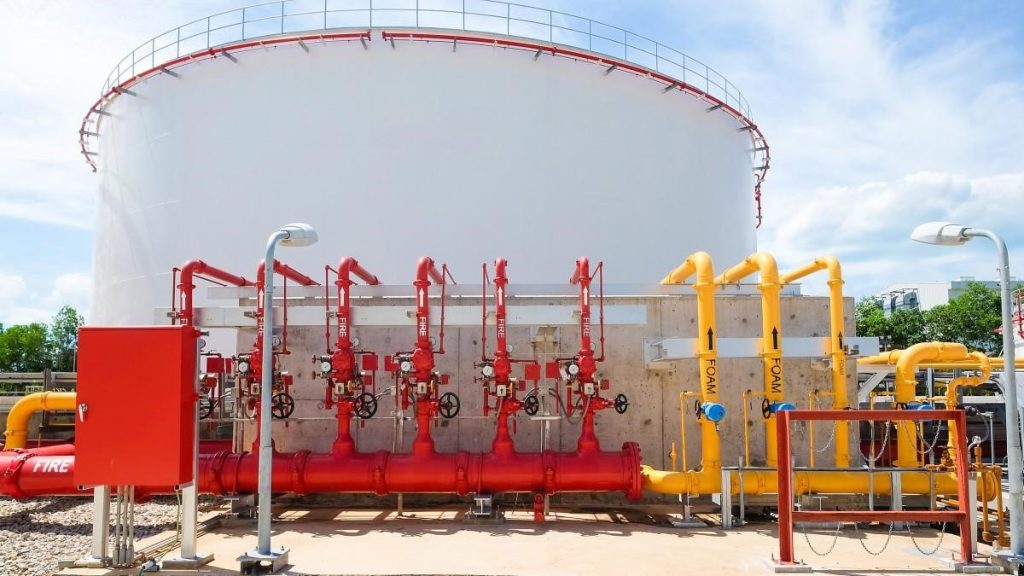

گالری تصاویر مخزن ذخیره آب آتش نشانی
